Začátky se solární energií
Každý někdy začne. Důležité je, že začne! První seznámení se solárními panýlky ve formě kalkulaček a podobně máme za sebou každý. První bastlení s foto diodami a foto tranzistory a mikro ampérmetrem (kolik, že to sluníčko dneska dává vedle teploměru) má každý bastlíř za sebou také.

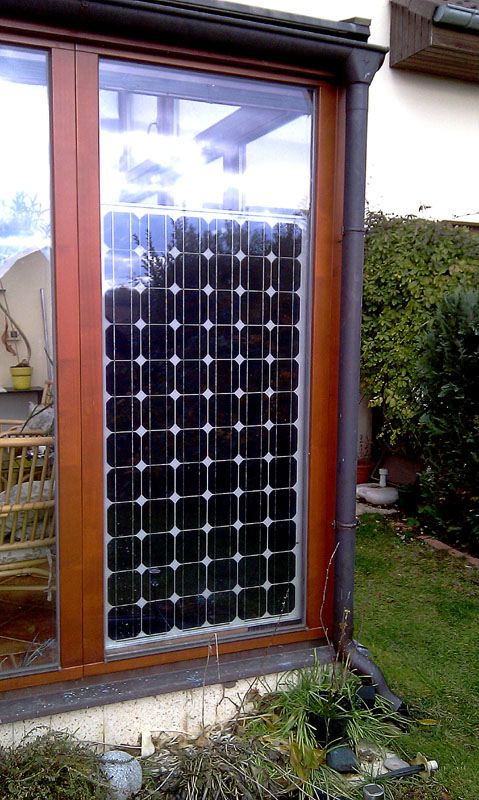

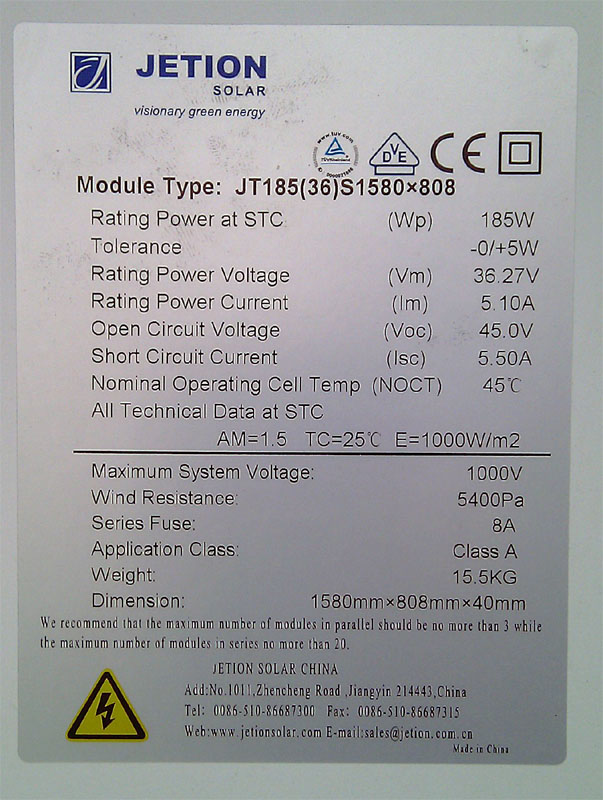

Vážnější setkání s výrobou elektřiny ze sluníčka nastalo když jsem se před kamarádem zmínil, že mě to zajímá také, on se totiž stavbou FVE zabývá profesionálně. Přivezl mi jeden solární panel 185Wp, prej že takhle to má větší smysl. V tu chvíli jsem bastlíř zjistil, že to je opravdu k něčemu, a že to opravdu dává!
Každý někdy začne. Důležité je, že začne! První seznámení se solárními panýlky ve formě kalkulaček a podobně máme za sebou každý. První bastlení s foto diodami a foto tranzistory a mikro ampérmetrem (kolik, že to sluníčko dneska dává vedle teploměru) má každý bastlíř za sebou také.
Vážnější setkání s výrobou elektřiny ze sluníčka nastalo když jsem se před kamarádem zmínil, že mě to zajímá také, on se totiž stavbou FVE zabývá profesionálně. Přivezl mi jeden solární panel 185Wp, prej že takhle to má větší smysl. V tu chvíli jsem bastlíř zjistil, že to je opravdu k něčemu, a že to opravdu dává!

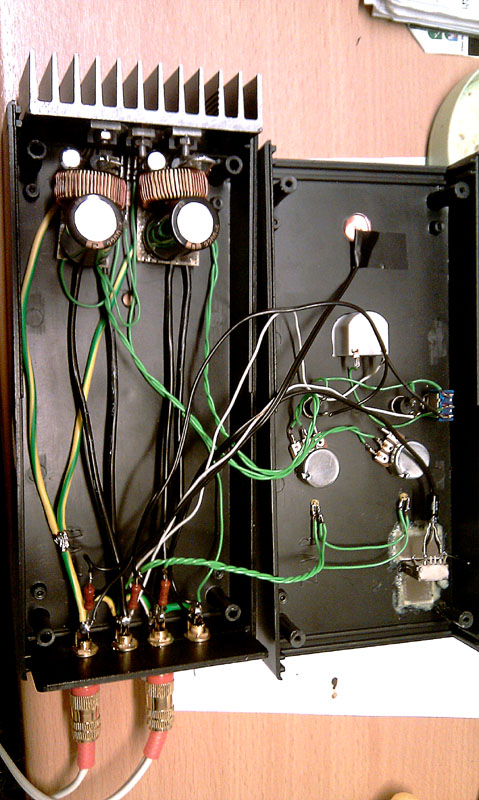

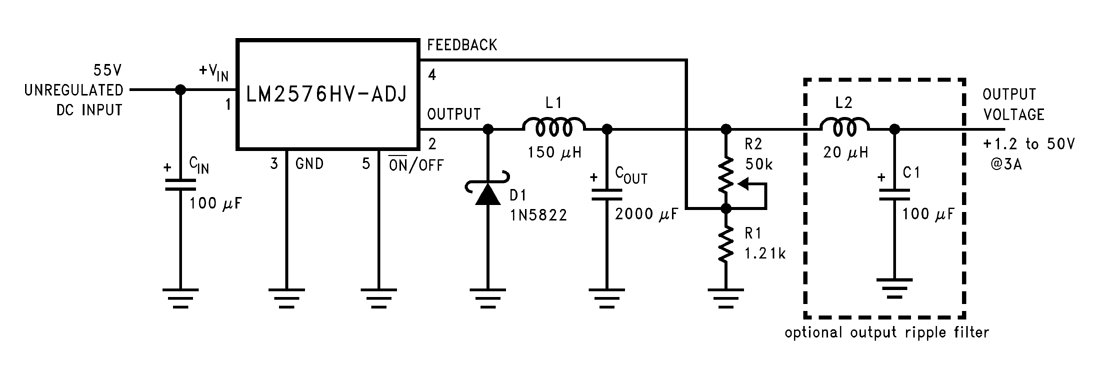

Tak jsem si řekl: a co dál, je zima, slunce moc nesvítí, když už svítí, tak jen chvilku a málo. Ale mobil mp3 a notebook to utáhne. A je tu dvojitý regulovatelný 3A DC měnič plus s výstupem pro vše co je na 5V, se zázračným IO LM2576HVT-ADJ a 7805 pro 5V:

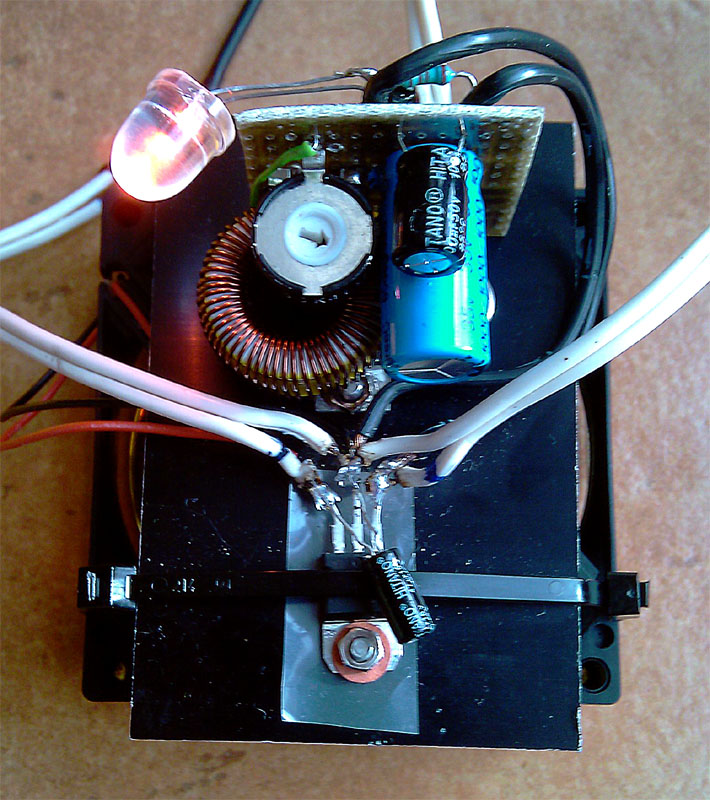

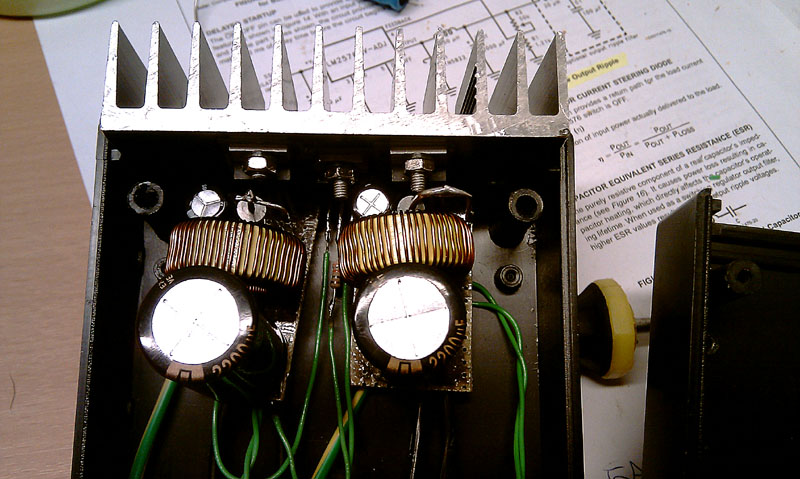

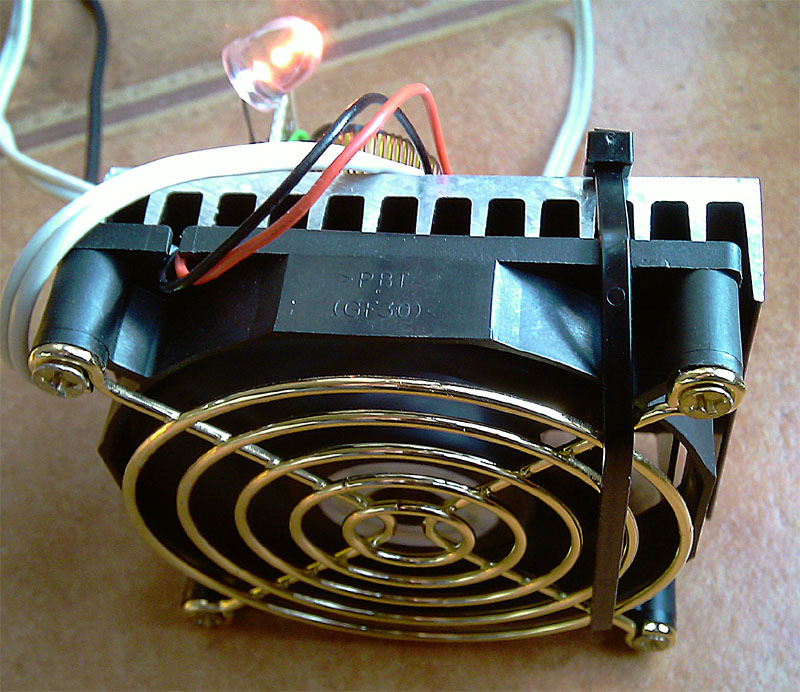

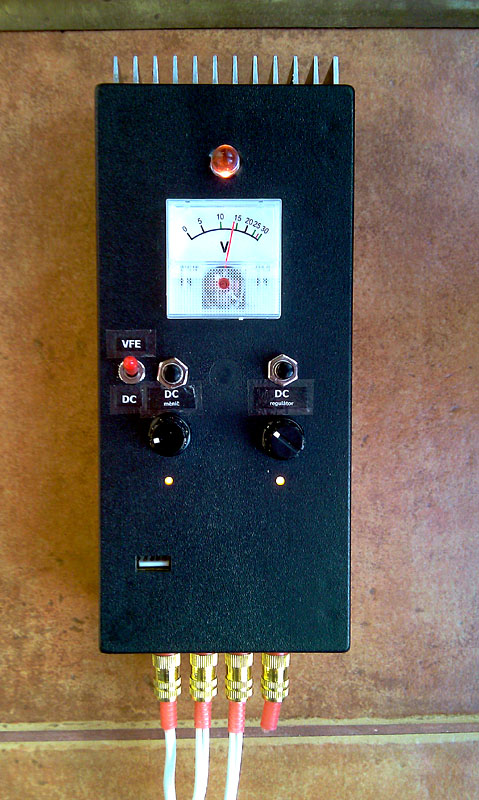

První prototyp DC měniče s regulovatelným výstupem byl hotový hned:
Trochu více

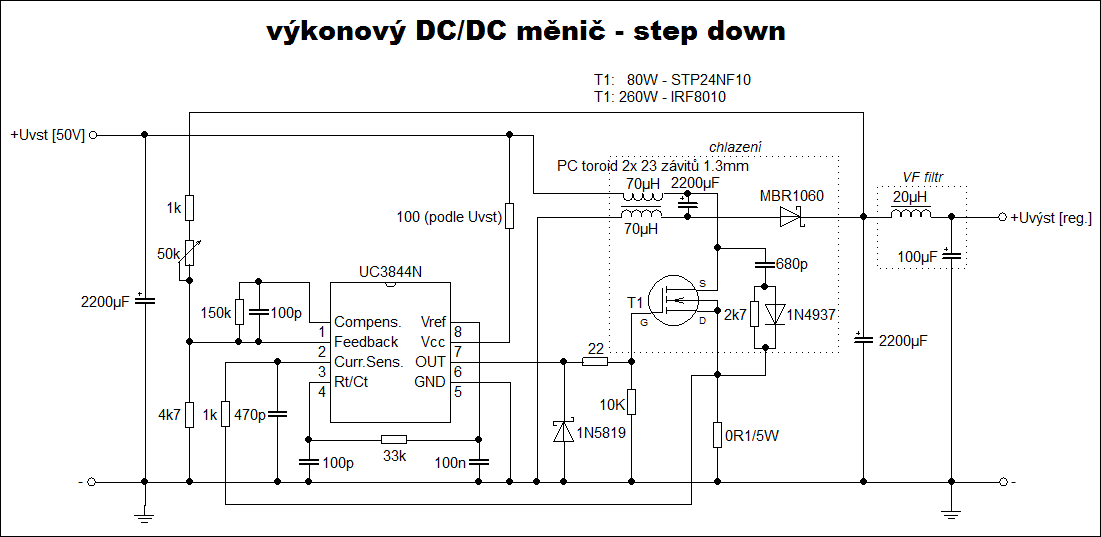

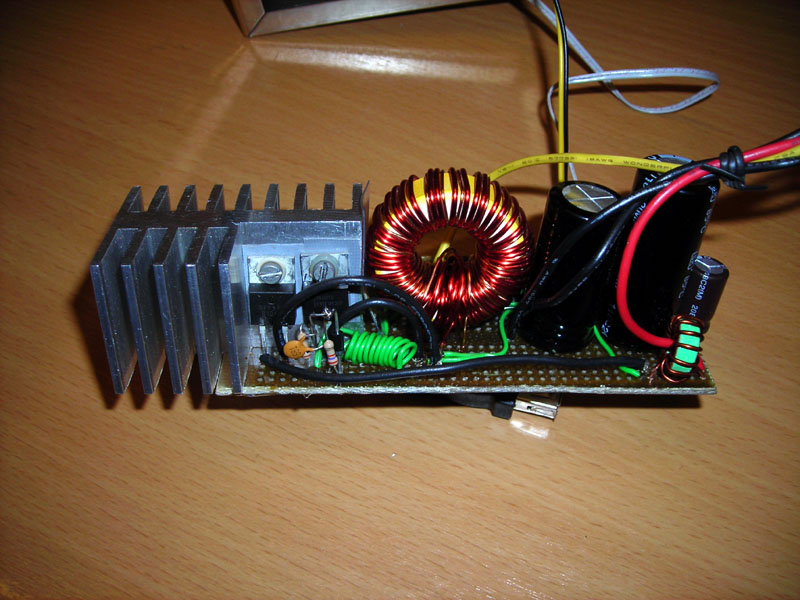

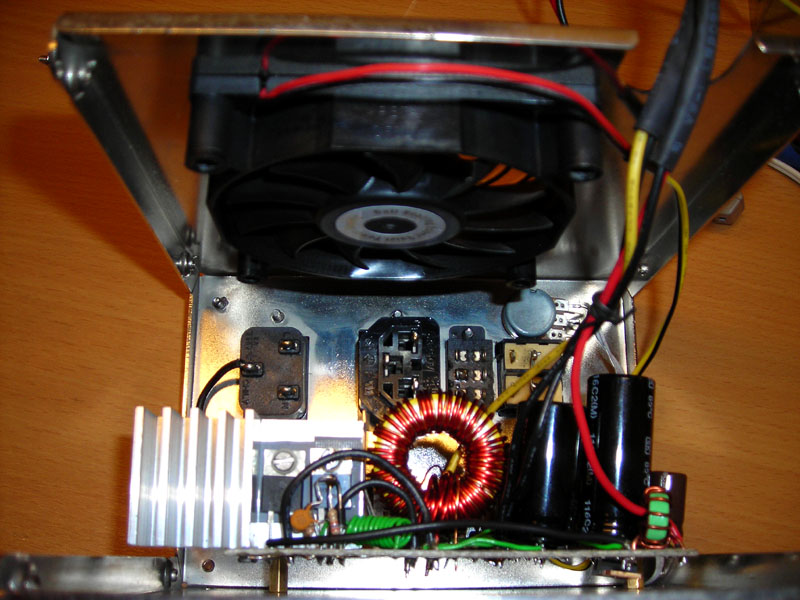

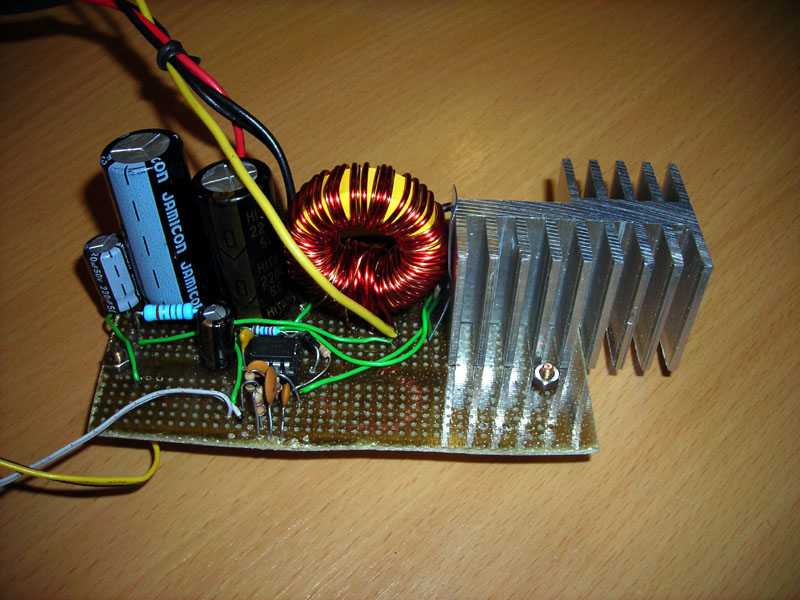

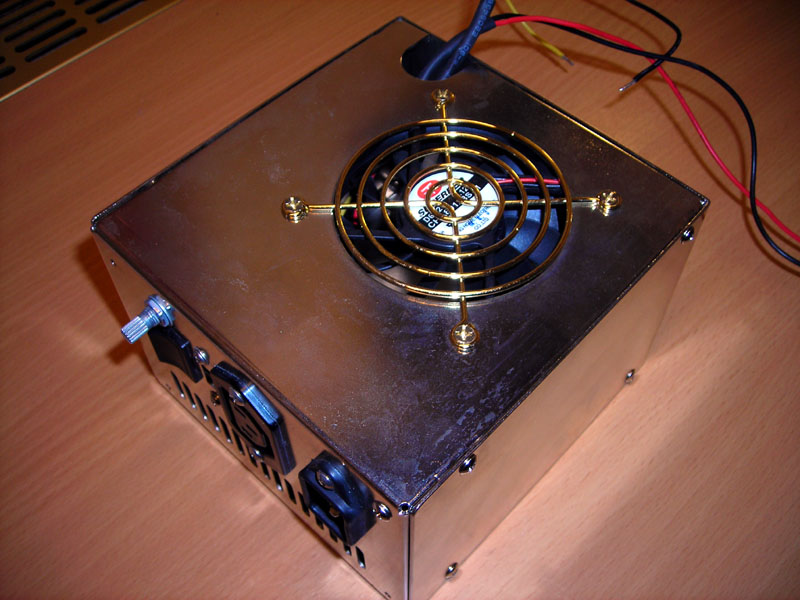

Dvojitý 3A DC měnič jede výborně, ale to jsem stále jen na 2x 3A s regulací napětí, pokud zasvítí, tak je to na zpracování energie málo. Podle datasheetu jsem zkonstruoval a odladil DC měnič s PWM regulátorem UC3844N a výkonovým mosfetem. Měnič jsem vestavěl do case od starého PC zdroje, toroid pochází také z PC zdroje o výkonu 450W, chlazení zajišťuje pomaloběžný tichý ventilátor. Pokud svítí tak utáhne PC UPS a lze připojit jakýkoli 220V spotřebič do příkonu 200W. Výstup DC měniče je pak třeba nastavit potenciometrem na 13.8V (float napětí 12V Pb baterie).
Dvojitý 3A DC měnič jede výborně, ale to jsem stále jen na 2x 3A s regulací napětí, pokud zasvítí, tak je to na zpracování energie málo. Podle datasheetu jsem zkonstruoval a odladil DC měnič s PWM regulátorem UC3844N a výkonovým mosfetem. Měnič jsem vestavěl do case od starého PC zdroje, toroid pochází také z PC zdroje o výkonu 450W, chlazení zajišťuje pomaloběžný tichý ventilátor. Pokud svítí tak utáhne PC UPS a lze připojit jakýkoli 220V spotřebič do příkonu 200W. Výstup DC měniče je pak třeba nastavit potenciometrem na 13.8V (float napětí 12V Pb baterie).
Datasheet LM2576HVT-ADJ
Datasheet UC3844N
Alternativa

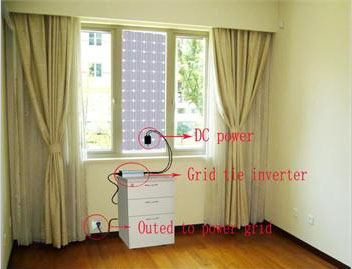

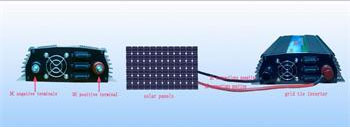

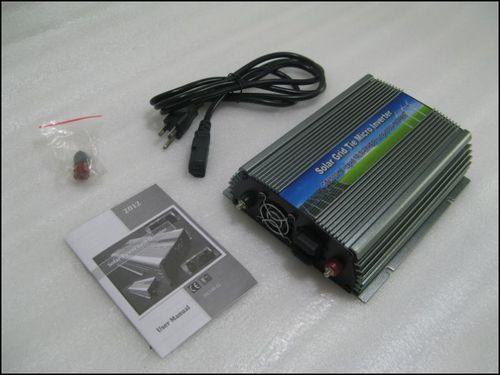

Ani jsem si neuvědomil a měla mě solární výroba energie na lopatě! Začal jsem přemýšlet jak ulehčit domácnosti a přispět výrobou ze slunce do spotřeby. Jedna z možností je na ebay koupit za 109$ (bez dph cla a dopravy) On Grid invertor a připojit ho do sítě v domácnosti. Taková hračka umí 300W a přivázuje se na 220V rozvod a když svítí tak dodává, ale je třeba si uvědomit, že pokud domácnost nemá smlouvu o dodávkách do distribuční sítě, jedná se o porušení podmínek a distributor může na toto nahlížet jako o neoprávněný odběr! Proto je třeba tomuto přetoku energie zabránit vyšší spotřebou na fázi na kterou je invertor připojen.
Ani jsem si neuvědomil a měla mě solární výroba energie na lopatě! Začal jsem přemýšlet jak ulehčit domácnosti a přispět výrobou ze slunce do spotřeby. Jedna z možností je na ebay koupit za 109$ (bez dph cla a dopravy) On Grid invertor a připojit ho do sítě v domácnosti. Taková hračka umí 300W a přivázuje se na 220V rozvod a když svítí tak dodává, ale je třeba si uvědomit, že pokud domácnost nemá smlouvu o dodávkách do distribuční sítě, jedná se o porušení podmínek a distributor může na toto nahlížet jako o neoprávněný odběr! Proto je třeba tomuto přetoku energie zabránit vyšší spotřebou na fázi na kterou je invertor připojen.
|
|
|
A teď vážně

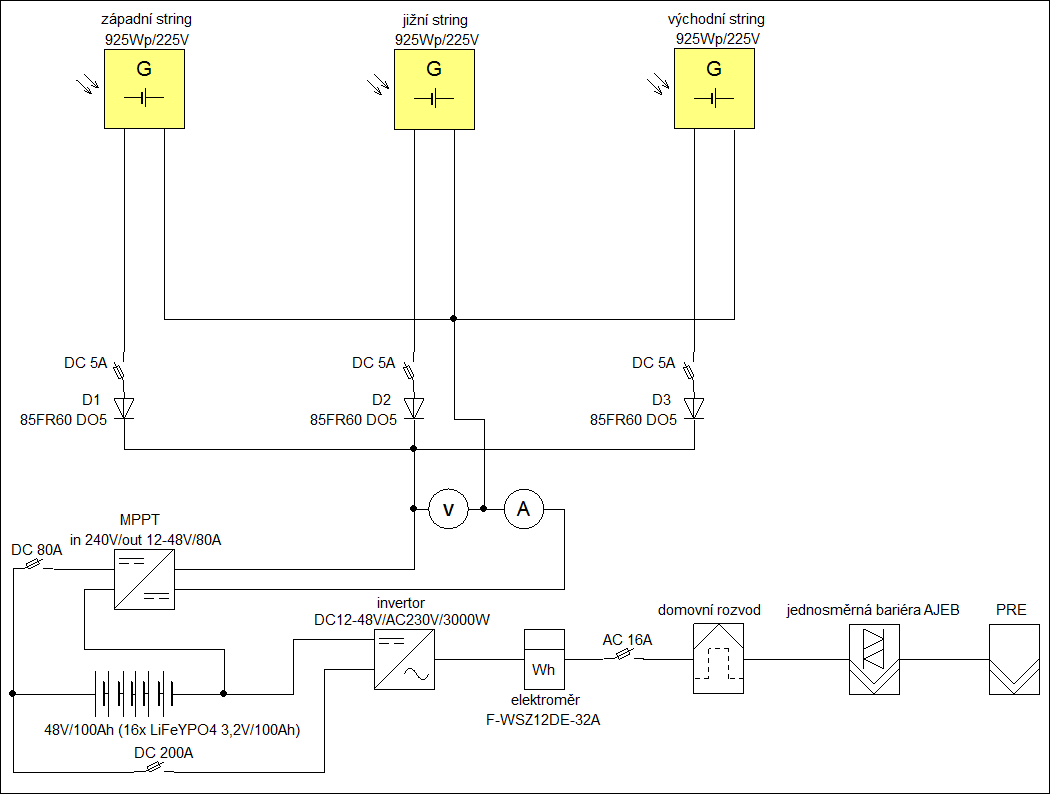

Začal jsem vážně přemýšlet jakou cestou se dát. 17 panelů, kabeláž a bižuterii kolem již mám, teď jen vše dostat na své místo. Situace na střeše je velmi příznivá pro výrobu energie od východu až po západ slunce. Vyšly z toho 3 stringy, každý orientovaný na jednu světovou stranu, které se paralelně spojí, v každém stringu 5 panelelů zapojených do série. Domácnost je připojena k distribuční síti, takže z toho vychází hybridní měnič, který umí využít připojení k síti i k panelům a dobíjení akumulátoru.
Začal jsem vážně přemýšlet jakou cestou se dát. 17 panelů, kabeláž a bižuterii kolem již mám, teď jen vše dostat na své místo. Situace na střeše je velmi příznivá pro výrobu energie od východu až po západ slunce. Vyšly z toho 3 stringy, každý orientovaný na jednu světovou stranu, které se paralelně spojí, v každém stringu 5 panelelů zapojených do série. Domácnost je připojena k distribuční síti, takže z toho vychází hybridní měnič, který umí využít připojení k síti i k panelům a dobíjení akumulátoru.
|
|
|
|
|
Drobné rozšíření

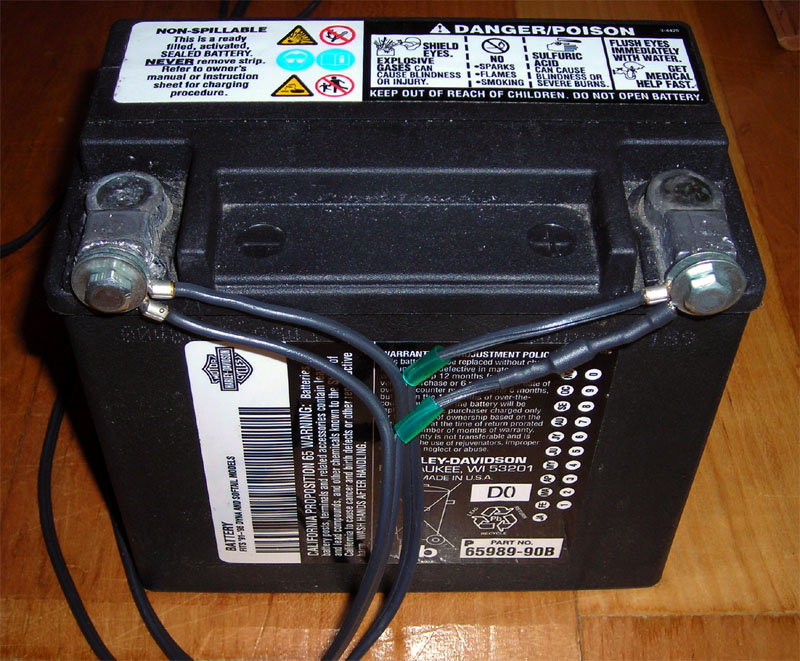

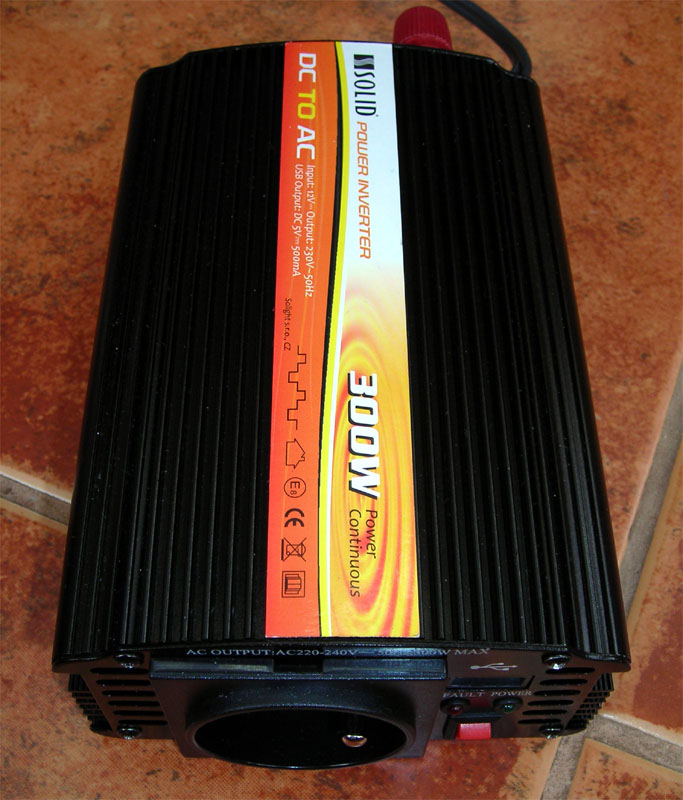

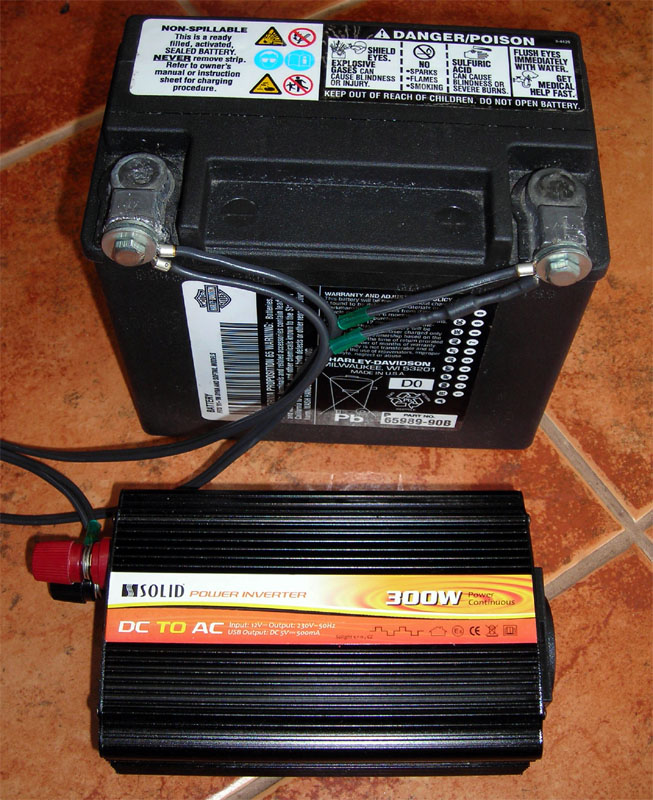

Svůj malý solární systém jsem rozšířil o Pb gelovou baterii 20Ah vyřazenou z motocyklu a o DC AC měnič 300W s trapézovým průběhem výstupního AC napětí. Teď se alespoň trochu zužitkuje energie, která není z panelu spotřebována přímo. Notebook můžu připojit kdykoli, 3A DC měnič baterii dobíjí stále, v zimním období stačí baterii nabít asi za 6 hodin. Měnič jsem sehnal za docela dobrou cenu, a hlavně má dvojitý H můstek chlazený hliníkovým obalem (né jako Belkin plastové hračky!).
Svůj malý solární systém jsem rozšířil o Pb gelovou baterii 20Ah vyřazenou z motocyklu a o DC AC měnič 300W s trapézovým průběhem výstupního AC napětí. Teď se alespoň trochu zužitkuje energie, která není z panelu spotřebována přímo. Notebook můžu připojit kdykoli, 3A DC měnič baterii dobíjí stále, v zimním období stačí baterii nabít asi za 6 hodin. Měnič jsem sehnal za docela dobrou cenu, a hlavně má dvojitý H můstek chlazený hliníkovým obalem (né jako Belkin plastové hračky!).
Jak ušetřit na spotřebě elektrické energie? Řešením je stavba vlastní fotovoltaické hybridní elektrárny.
Alternativní zdroj elektrické energie z obnovitelných zdrojů!
Není určeno pro výkup vyrobené elektrické energie, ale pouze pro vlastní spotřebu!
Alternativní zdroj elektrické energie z obnovitelných zdrojů!
Není určeno pro výkup vyrobené elektrické energie, ale pouze pro vlastní spotřebu!
